Soldadora ultrasónica de pasadores para soldadura automática por torsión de terminales de múltiples formas.

Introducción del producto

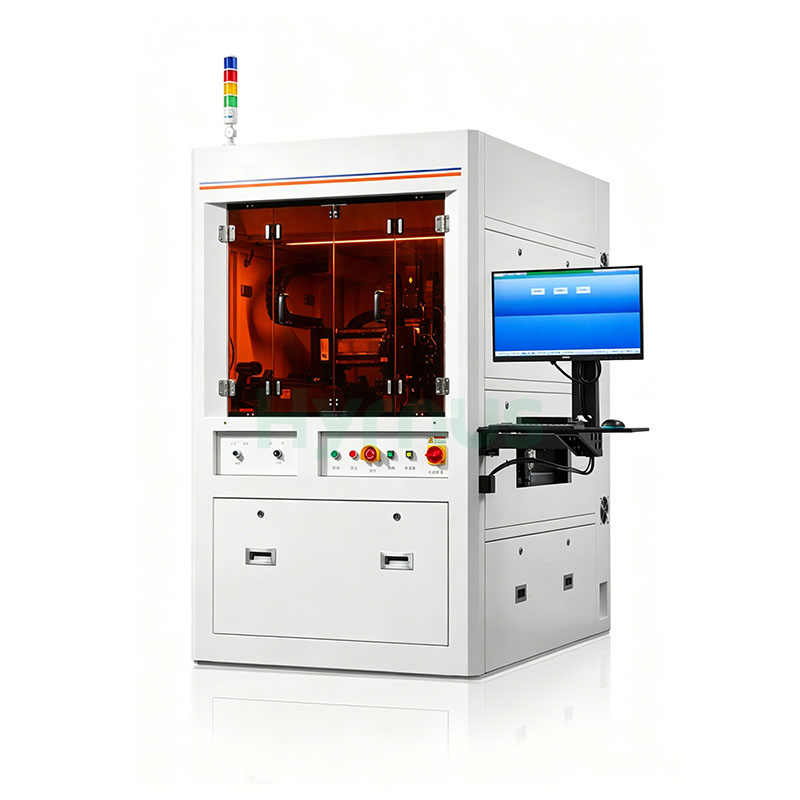

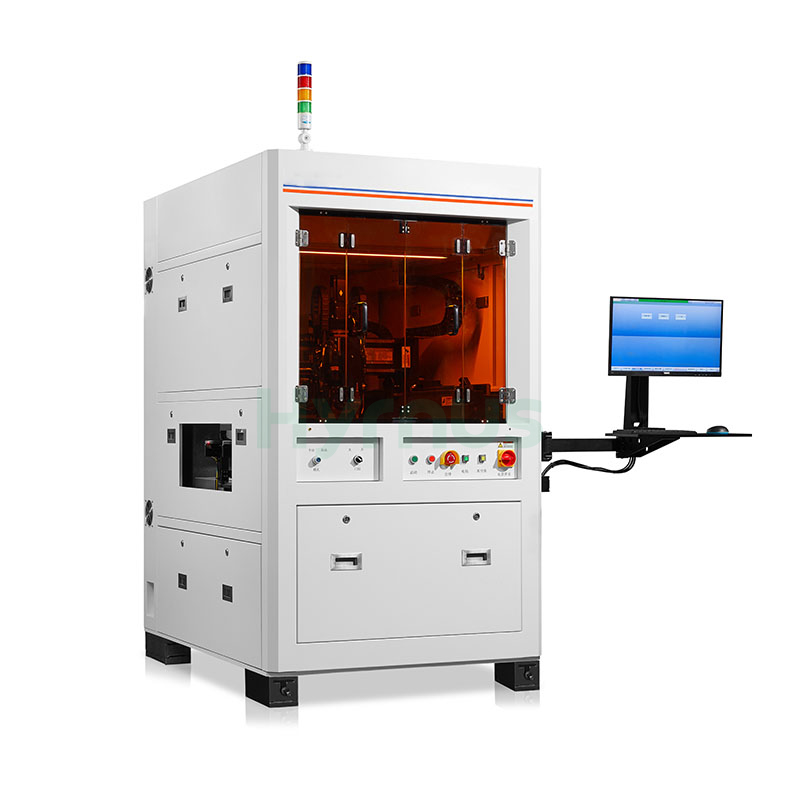

HY-UPB600 Soldadora automática de pasadores ultrasónica Adopta tecnología profesional de soldadura por torsión, la solución de soldadura óptima para todo tipo de terminales de pines. El equipo integra funciones automáticas de carga, posicionamiento, soldadura y limpieza de la pieza para lograr una operación de soldadura totalmente automatizada. Equipado con un sistema ultrasónico de alta potencia de 35 kHz, proporciona una presión de soldadura constante y una excelente resistencia de unión, y se utiliza ampliamente para producir pines de conectores, terminales de cableado de energías renovables y componentes de ensamblaje electrónico.

Admite múltiples modos de soldadura personalizables, compatibles con pasadores redondos, de ojo de pez, cuadrados y bases de pasadores de diversas especificaciones. El monitoreo en tiempo real de la presión, la energía y la duración de la soldadura garantiza una calidad uniforme del producto y reduce significativamente las tasas de rechazo en la producción en masa.

Características del producto

Especificaciones técnicas



Artículo	Especificación
Presión de soldadura	50~500N
Precisión de la presión	<100N (±5%); >100N (±3%)
Ciclo de soldadura de un solo punto	<2,5 s
Resistencia de la soldadura (fuerza de empuje)	>30 kgf (Φ2 mm)
Precisión de la posición de soldadura	±0,1 mm
Tiempo de cambio de material	≤12s
Modos de soldadura	Profundidad, Tiempo, Energía, Profundidad+Tiempo, etc.
Proceso de soldadura	Soldadura por torsión
Frecuencia ultrasónica	35 kHz
Potencia ultrasónica	1200 W
Rango de ajuste de amplitud	50%~100%
Recorrido y precisión de posicionamiento de los ejes X/Y/Z	350*600*80 mm, ±0,01 mm
Objetos de soldadura	Pasadores (pasadores redondos integrados, pasadores ojo de pez, pasadores cuadrados, bases para pasadores)
Dimensiones y peso del equipo	1100 x 1720 x 1980 mm, 1800 kg
