El HY-PS13 es un sistema de plasma al vacío CCP dedicado al decapado, limpieza y activación superficial de fotorresistencias en obleas. Popular en laboratorios de investigación y producción de semiconductores en lotes pequeños, su cámara de acero inoxidable con módulos de bomba y gas mejora la adhesión y la hidrofilicidad de la superficie del material para procesos de unión, recubrimiento y películas delgadas.
Marca :
HYRNUSNúmero de artículo :
HY-PS13Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :
ChinaLimpiador de plasma al vacío CCP RF de 13 L para decapado de fotorresina de obleas y activación de superficies.
Introducción del producto

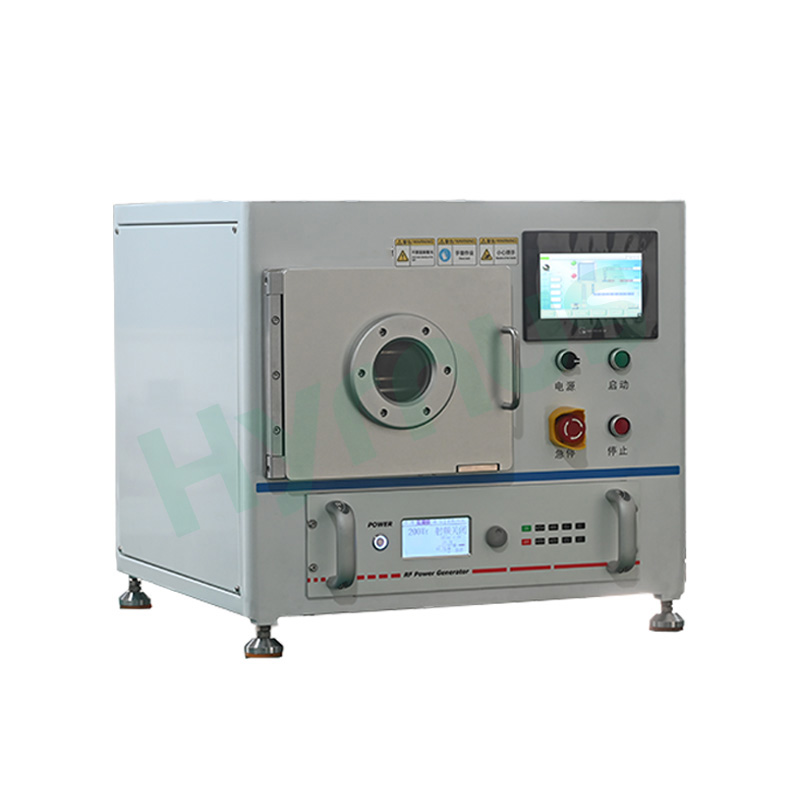

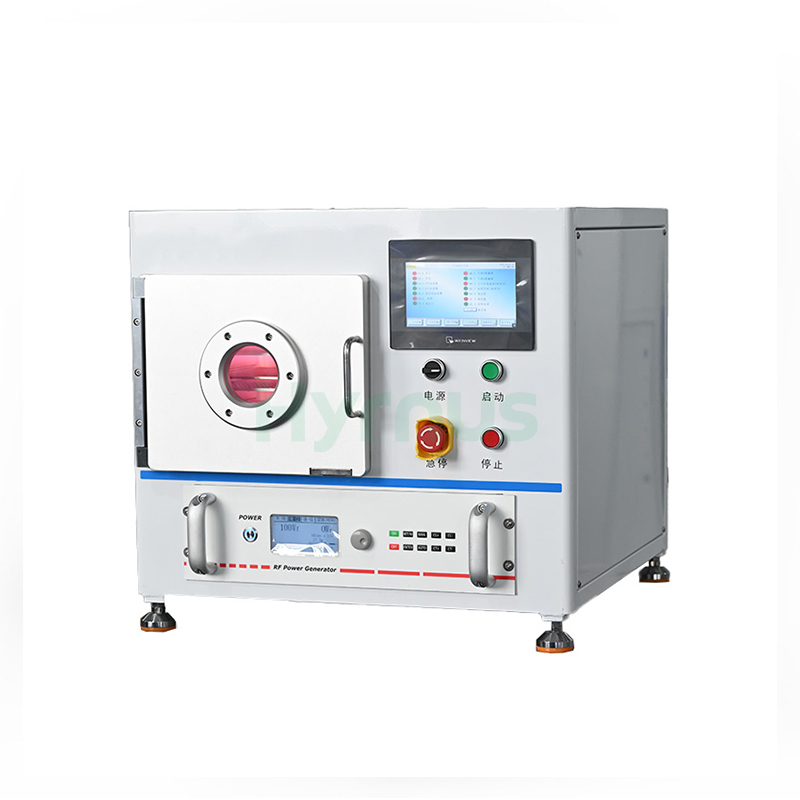

HY-PS13 Limpiador de plasma por vacío RF de 13 litrosEs un sistema de plasma de vacío acoplado capacitivamente (CCP) diseñado para el decapado de fotorresina, la limpieza de superficies y la activación de obleas y sustratos de silicio. Ampliamente utilizado en laboratorios de investigación universitarios, centros de I+D empresariales y líneas de fabricación de semiconductores de pequeño volumen, esta unidad de plasma de acero inoxidable de sección cuadrada integra una cámara de procesamiento al vacío, un generador de plasma, una bomba de vacío y conjuntos completos de entrada y salida de gas.
Con soldadura hermética de grado militar, bandeja para obleas de 3 capas y fuente de alimentación de RF de 13,56 MHz con adaptación automática, mejora notablemente la adhesión a la superficie del sustrato y optimiza la hidrofilicidad del material. Ofrece un rendimiento de procesamiento estable y constante para la unión de obleas, recubrimiento, deposición de películas delgadas, empaquetado microfluídico y todo tipo de flujos de trabajo de modificación de materiales de precisión.
Aplicación del producto
1. Limpieza: Eliminación de materia orgánica, óxidos, sales metálicas, contaminantes particulados a nanoescala, etc.
2. Activación: Modificación hidrofílica/hidrofóbica, mejora de la energía superficial, injerto de grupos funcionales, optimización de la biocompatibilidad, etc.
3. Grabado: Creación de patrones superficiales, micrograbado, ajuste de la morfología y la rugosidad de la superficie, etc.
4. Unión: Unión de dispositivos microfluídicos como chips de PDMS.
5. Eliminación de la fotorresina: Eliminación de la fotorresina, del recubrimiento antirreflectante inferior (BARC), etc.
Características del producto
1. Cámara de vacío de acero inoxidable fabricada con tecnología de soldadura de grado militar, que proporciona una excelente estanqueidad y durabilidad a largo plazo para un procesamiento de plasma estable.

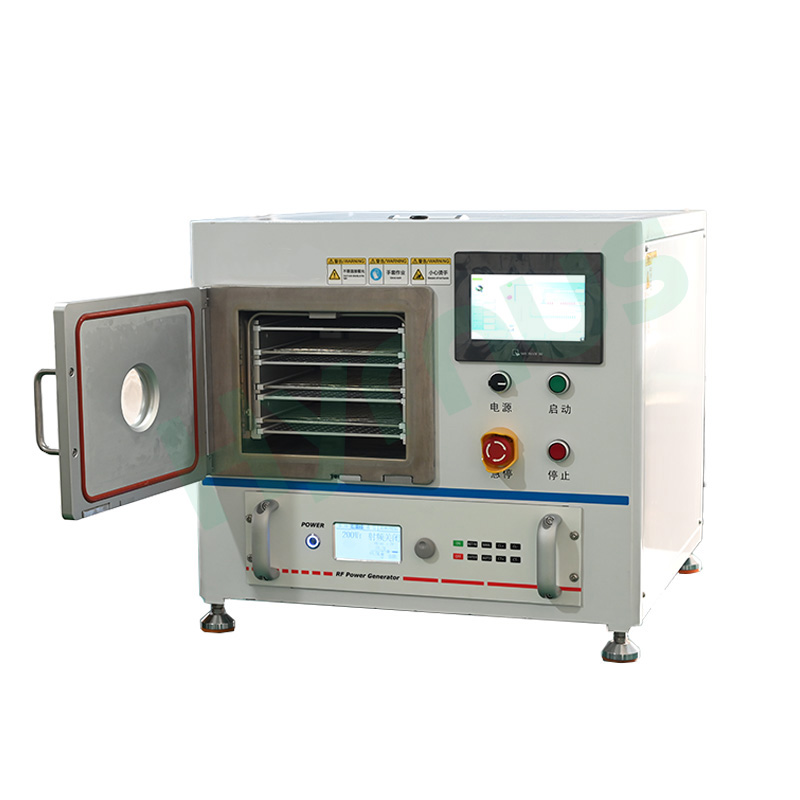

2. El diseño de la bandeja de muestras de acero inoxidable de 3 capas permite el procesamiento de lotes pequeños y maximiza considerablemente la utilización del espacio interno de la cámara.
3. La interfaz hombre-máquina (HMI) con pantalla táctil, de fácil uso, permite la monitorización en tiempo real y el control total de los parámetros de todo el ciclo de procesamiento.
4. Almacena múltiples recetas de procesos personalizadas para su recuperación con un solo clic; todos los datos históricos del proceso son totalmente rastreables para los registros de experimentos y producción.
5. Controladores de flujo másico MFC duales de alta precisión, que permiten realizar pruebas flexibles de proporciones de gases mezclados para optimizar los resultados de limpieza y tratamiento.
6. Equipado con una fuente de alimentación de plasma de RF de 13,56 MHz con adaptación automática de impedancia, que ofrece una estabilidad y repetibilidad de proceso superiores.

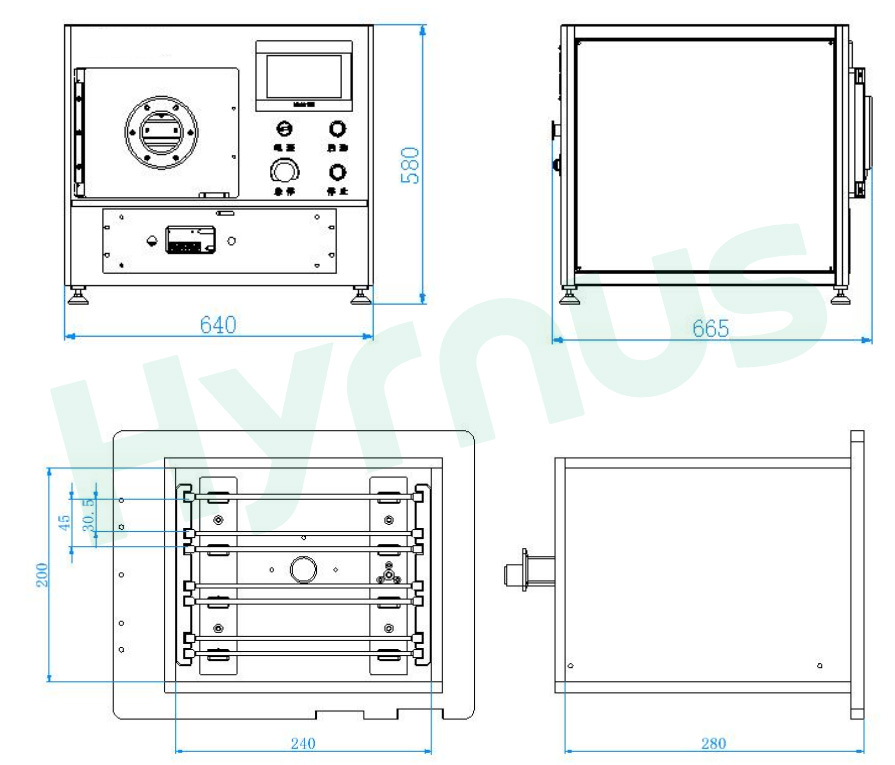

Dibujo esquemático de la máquina y diagrama de la cámara de vacío
Especificaciones técnicas
| No. | Categoría | Artículo | Especificaciones y parámetros |
| 1 | Generador de plasma | Fuente de alimentación de estado sólido | Ajustable de 0 a 300 W, salida de onda sinusoidal estándar; estabilidad ≤ ±0,5 %; protección contra sobretensión, sobrecorriente, sobretemperatura y potencia reflejada. |
| Adaptador de alta frecuencia antirradiación | Emparejamiento automático de alta velocidad en 0,1 s, compatible con comunicación de red. | ||
| Frecuencia de radiofrecuencia | 13,56 MHz | ||
| 2 | Cámara de reacción al vacío | Material de la cámara | Acero inoxidable 316 importado con sellado de grado militar. |
| Volumen de la cámara | 240(Ancho) × 280(Profundidad) × 200(Alto) mm; 13L | ||
| Espacio de procesamiento efectivo | 205 (ancho) × 210 (profundidad) × 30 (alto) mm | ||
| Capas de procesamiento | 3 capas | ||
| Espacio entre electrodos | 45 mm | ||
| Espacio entre bandejas | 30 mm | ||
| Uniformidad | Uniformidad dentro de la oblea ≤ ±20%; uniformidad entre obleas ≤ ±20%; uniformidad entre lotes ≤ ±20% | ||
| 3 | Electrodo de descarga | Electrodo | Electrodo especial de aleación de aluminio de alta conductividad |
| Modo de descarga | Modos de descarga de reacción iónica CCP y RIE | ||
| 4 | Control del circuito de gas | Controlador de flujo másico de gas | 300 SCCM |
| Diseño de circuitos de gas | Diseño uniforme de la entrada de gas de la cámara para garantizar efectos de limpieza y grabado consistentes. | ||
| Canales de gas | 2 canales de gas, compatibles con O₂, Ar, N₂, H₂etc. Avísanos con antelación si se requieren gases corrosivos. | ||
| 5 | Medición de vacío | Sistema de medición de vacío | Rango de medición: 5×10⁻² ~ 1,0×10⁵ Pa |
| Precisión de la medición: 0,1 Pa | |||
| 6 | Sistema de bombeo | Bomba de vacío | 16 m³/h |
| Tubería de vacío | Tubería de acero inoxidable + válvulas neumáticas | ||
| 7 | Sistema de control | Modo de control | SOCIEDAD ANÓNIMA |
| Pantalla táctil | Panel táctil de 7 pulgadas | ||
| Monitoreo en tiempo real | Visualización en tiempo real de la potencia, el grado de vacío, la presión del aire, el flujo de gas, el tiempo de funcionamiento, etc. | ||
| Programa de software | Sistema de control de plasma patentado de desarrollo propio; gestión de autoridad de 3 niveles; modos automático y manual; configuración, almacenamiento y recuperación de parámetros de recetas; consulta del historial de alarmas, monitorización de E/S. | ||
| Funciones de alarma | Alarma de protección de vacío, alarma de pérdida de brillo, alarma de sobrecarga de potencia, alarma de presión de aire, alarma de secuencia de fases | ||
| 8 | Condiciones del sitio | Función de equilibrio de presión | Admite la entrada de gas de proceso con tiempo de equilibrio configurable para la estabilización de la presión. |
| Fuente de alimentación | 220 V, 50/60 Hz, 9 A | ||
| Conector de tubería de gas | 6 mm de diámetro | ||
| Requisito de pureza del gas | 99,99% | ||
| Presión de entrada de gas | 0,4–0,6 MPa | ||
| Puerto de escape | Brida KF25 | ||
| 9 | Parámetros generales de la unidad | Consumo total de energía | 2 kW |
| Dimensiones generales | 640 mm (ancho) × 665 mm (profundidad) × 580 mm (alto) |
Entorno operativo (elementos que debe preparar el cliente)
| No. | Artículo | Requisitos |
| 1 | Fuente de alimentación | Estándar de la red eléctrica: 220 V, 50/60 Hz, fluctuación de voltaje ±10 %; el cable de tierra cumple con los estándares internacionales; no hay interferencias electromagnéticas fuertes alrededor del lugar de instalación del equipo. |
| 2 | Entorno de instalación | Temperatura ambiente: 0–40°C; Humedad relativa: 15%–60%. |
| 3 | Fuente de gas | Cilindros de gas para O₂, Ar, N₂, H₂ y otros gases de proceso (equipados con válvulas reductoras de presión); presión del gas de entrada ＞0,3 MPa; diámetro del conector de la tubería de gas: Φ6 mm. |
| 4 | Tubo de escape | Conéctelo a la salida de escape de la bomba de vacío (obligatorio para aplicaciones en salas blancas). |
