Máquina automática de unión de troqueles con cargador de 12 boquillas para embalaje adhesivo de chips flip-chip.

Introducción del producto

HY-GD3000 Máquina de unión de matrices automática Está diseñado para todo tipo de encapsulado adhesivo de chips, con secuencias de montaje totalmente programables para adaptarse a flujos de trabajo de producción personalizados. Admite carga y descarga automáticas en línea, admite fijaciones de hasta 300 × 200 mm e incluye 12 puntas dispensadoras conmutables automáticamente, 12 boquillas de recogida y 5 pasadores eyectores, capaces de manipular obleas de hasta 12 pulgadas.

Esta máquina ofrece soluciones de dispensación duales, incluyendo dispensación mediante jeringa y alimentación de bandejas multiadhesivas, junto con un control de fuerza del eje Z de circuito cerrado que proporciona una fuerza de unión mínima de 10 ± 1 g para proteger componentes diminutos. La función de montaje con rotación de 180 grados para chips flip-chip está integrada para satisfacer las exigencias de los sistemas de encapsulado más avanzados.

Equipado con un sistema de inspección de visión dual multicanal, todo el procedimiento de montaje se visualiza por completo, lo que proporciona un rendimiento de procesamiento uniforme, estable y de ultra precisión para la producción en masa de semiconductores de microchips.

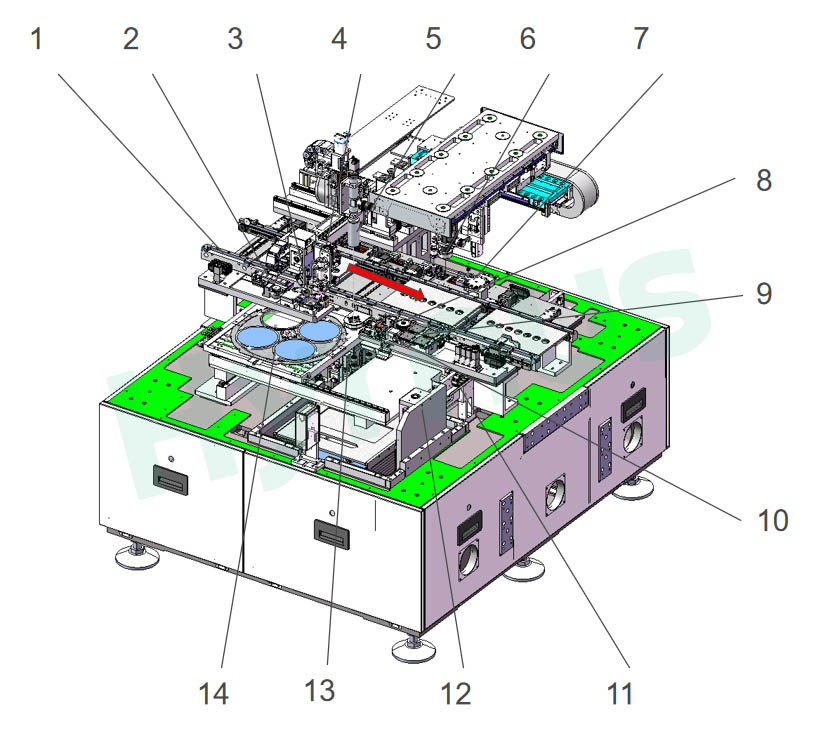

Lista de componentes

Características del producto

1. Compatible con diversos procesos de encapsulado de chips adhesivos y procedimientos de montaje programables.

2. Admite carga y descarga en línea, tamaño máximo del accesorio: 300 × 200 mm

3. 12 puntas dispensadoras conmutables automáticamente, 12 boquillas y 5 pasadores eyectores.

4. Admite obleas de hasta 12 pulgadas.

5. Modos de dispensación duales: dispensación con jeringa y bandeja multiadhesiva.

6. Control de fuerza del eje Z en bucle cerrado completo, fuerza de unión mínima: 10±1 g

7. Admite montaje flip-chip.

8. Visualización de todo el proceso de montaje

Módulos funcionales principales



Nombre del componente	Descripción
Revista de consejos sobre transportadores y unión	Ancho de cinta transportadora ajustable hasta 200 mm, abrazaderas mecánicas en las estaciones de dispensación y unión; el cargador de boquillas rotativo tiene capacidad para un máximo de 12 boquillas.
Bandejas para guardar puntas de inmersión y pegamento	Capacidad para 12 puntas de inmersión para distintos tamaños de puntos; bandejas dobles para dos adhesivos; limpieza automática y calibración de altura para las agujas dispensadoras.
Manipulador dispensador y CCD1	Manipulador XYZ con CCD para dosificación de alta precisión; admite dosificación por inmersión y con jeringa; medición de altura por contacto y sin contacto.
Manipulador de unión y sistema de posicionamiento CCD	CCD2 con enfoque automático para la cinta azul, CCD3 para la alineación del sustrato y la matriz; manipulador XYZR con motor lineal para un movimiento estable; control de fuerza Z de bucle cerrado completo con interruptor de bucle de posición/par.
Módulo Flip Chip, cargador de bandeja de chips y CCD4 de vista superior	Reconocimiento de la parte posterior del CCD4 para el posicionamiento del chip; opcional 180掳 Módulo de volteo, 4 bandejas para obleas de 2" sin función de volteo; el sensor de presión calibra la fuerza de la boquilla; la placa de calibración verifica la precisión de la unión.
Sistema de carga y descarga con cinta azul	El manipulador de pinza transfiere la cinta azul entre el cargador y la plataforma de trabajo; la unidad de elevación del cargador carga y descarga automáticamente las cintas azules multicapa.
Sistema de pasadores eyectores	Admite expulsión hacia arriba y despegue hacia abajo; cargador de pasadores eyectores con 5 juegos para despegue de troqueles de varios tamaños.
Mesa de trabajo para anillos de oblea	El módulo XY proporciona un movimiento preciso de la oblea; admite 1 cinta azul de 12" o 4 cintas azules de 6" para un mayor rendimiento.
Estructura de la máquina	Estructura de hierro fundido y aluminio fundido con análisis de rigidez y modal; las piezas fundidas con alivio de tensiones garantizan un funcionamiento estable a largo plazo.
Sistema de carga y descarga de cargadores (opcional)	Carga/descarga de cargadores opcional: bandejas de entrada/salida automáticas para dispensación y unión en línea; diseño totalmente cerrado que evita la contaminación del material.
