Introducción del producto

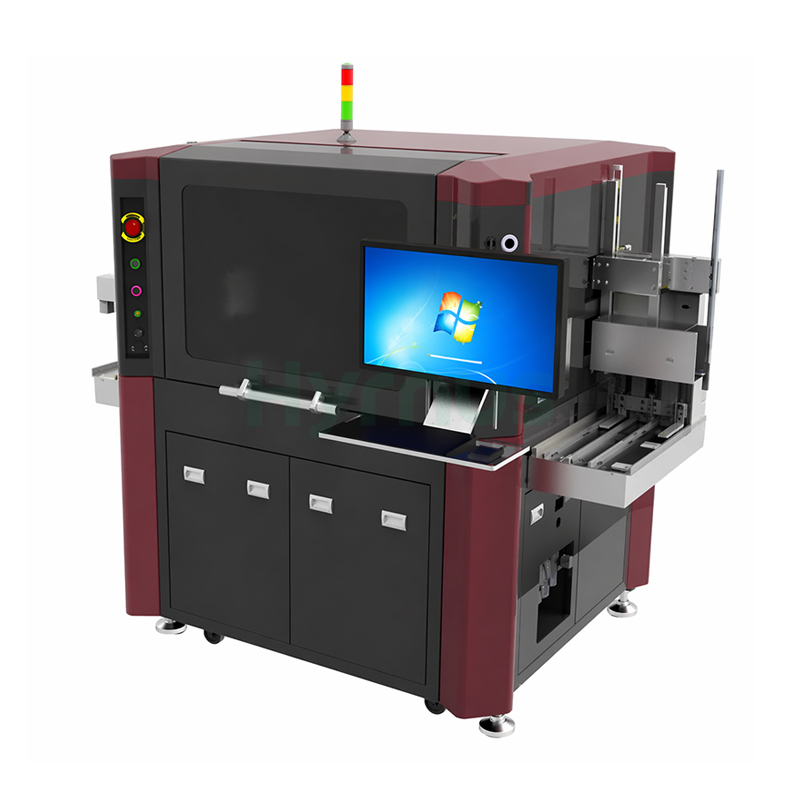

Soldadora de chips HY-GD08 Logra un tiempo de ciclo de 120 ms con un rendimiento de 28.000 UPH, ofreciendo una precisión de posicionamiento X/Y de ±30 μm y una precisión de rotación de ≤ ±3°. El sistema maneja obleas de 8" con tamaños de chip de 0,25 × 0,25 mm a 5 × 5 mm y espesor de chip ≥100 μm, acomodando marcos de conexión de 180–300 mm de longitud, 28–100 mm de ancho y 0,1–1 mm de espesor, con tamaños de cargador de hasta 310 mm de longitud y 155 mm de altura. Equipado con una cámara de 720 × 540 píxeles que ofrece 256 niveles de escala de grises y una precisión de reconocimiento de 1/2 píxel (3,4 μm) en un rango de 16 × 16 mm, el sistema cuenta con un cabezal de pegamento de brazo oscilante único con una fuerza de dispensación mecánica de 30–250 g y admite modos de dispensación neumática o líquida. Funciona a 220 V / 50 Hz con una potencia nominal de 1,2 kW y un consumo de aire de 10 L/min (con vacío externo) o Con un caudal de 330 L/min (sin alimentación), el X8 Plus incluye suministro automático de pegamento, autocalibración, detección de bastidor, carga del cargador, detección de obleas y rotación de obleas de 360°, lo que proporciona un rendimiento fiable y de alta eficiencia para el ensamblaje de precisión de volumen medio a alto mediante procesos de epoxi de plata o adhesivos aislantes.

Especificaciones técnicas

Modelo	X8 Plus	X12 Plus	X8-L	X12-L	E8
Sistema operativo	Windows 7	Windows 7	Windows 7	Windows 7	Windows 7
Tiempo de ciclo	120 ms	140 ms	240 ms	240 ms	90 ms
UPH	28K	25 mil	15 mil	15 mil	40 mil
Precisión de la posición X/Y	±30 μm	±30 μm	±25 μm	±25 μm	±30 μm
Precisión de rotación	≤ ±3°	≤ ±3°	≤ ±2°	≤ ±2°	≤ ±3°
Tamaño de la oblea	8"	12"	8"	12"	8"
Tamaño del chip	0,25×0,25 ~ 5×5 mm				0,15~1 mm
Grosor de la viruta	≥ 100 μm	≥ 100 μm	≥ 100 μm	≥ 100 μm	—
Tamaño del marco de plomo	180~300 × 28~100 mm				—
Grosor del marco de plomo	0,1~1 mm				—
Tamaño de revista	190~310 mm				190~290 mm
Ancho de la revista	32~110 mm				32~95 mm
Altura de la revista	100~155 mm				—
Píxeles de la cámara	256 escalas de grises				—
Resolución de imagen	720×540 píxeles		1280×1024 píxeles		720×540 píxeles
Precisión de reconocimiento	1/2 píxel (3,4 μm)		1/2 píxel (2,4 μm)		1/2 píxel (3,4 μm)
Rango de reconocimiento	16×16 mm				—
Cabezal de pegamento	Cabezal único (brazo oscilante)		Tipo lineal		Cabezal doble (brazo oscilante)
Fuerza de dispensación	30–250 g (mecánico)		20–250 g (programable)		30–250 g (mecánico)
Método de dispensación	Dispensación en superficie				—
Tipo de bomba	3 tipos		Bomba doble		Bomba doble
Modo de dispensación	Dispensación neumática/de líquidos				Encapsulación
Fijación del marco	Adsorción por presión/vacío				—
Suministro automático de pegamento	Compatible				—
Autocalibración					No compatible
Detección de fotogramas					—
Cargando (Cargador)					—
Detección de obleas					—
Tamaño de la oblea	8"	12"	8"	12"	8"
Tamaño del marco de la oblea	220×220 mm	320×320 mm	220×220 mm	320×320 mm	230×230 mm
Expansión de obleas	Automático				Tipo anillo
Rotación de obleas	360°				—
Rango de accidente cerebrovascular	0–4 mm				—
Ajuste de agujas	Eléctrico				Manual
Multieje	Compatible				—
Fuente de alimentación	220V / 50Hz				—
Aire comprimido	0,6–1,0 MPa				—
Vacío	-0,6 ~ -1,0 kPa				—
Potencia nominal	1,2 kW	1,5 kW	1,0 kW	1,2 kW	1,5 kW
Consumo de aire	10 L/min (con vacío externo) / 330 L/min (sin vacío)				10 L/min / 420 L/min

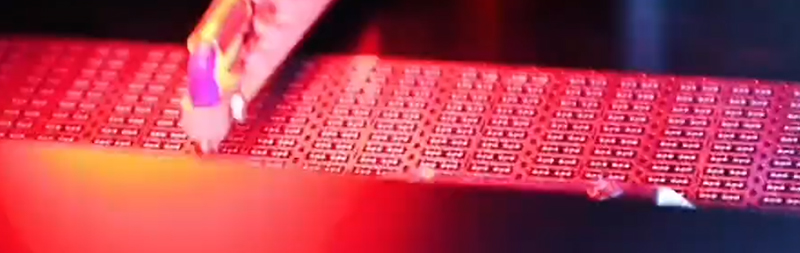

Detalles del producto
