Máquina de clasificación y colocación de chips de alta precisión para LED

 Sistema de clasificación y colocación de troqueles de alta precisión Mmáquina para LED

Introducción del producto

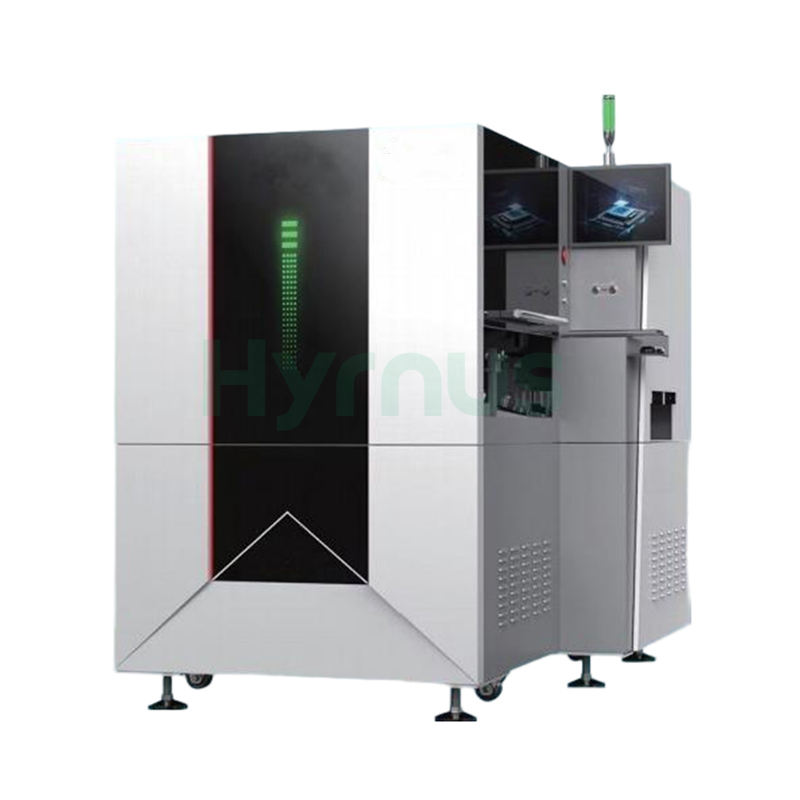

Soldadora de chips HY-LD600 Admite componentes SMD de 1212 y tamaños mayores, ofreciendo una velocidad máxima de colocación de 120 000 piezas/hora y un rendimiento real de una sola máquina de ≥90 000 piezas/hora, con una precisión de colocación de ±0,1 mm y un rendimiento de primera pasada de ≥90 %. El sistema cuenta con un cabezal de recogida personalizado con doble eje Z, una capacidad de placa de 350 × 350 mm y un mecanismo de alimentación de material a granel con placa vibratoria en 2 carriles de alimentación, lo que elimina la necesidad de encintar componentes LED y reduce significativamente los costes de material. Equipado con alineación MARK e imágenes en vuelo de la parte inferior, el sistema de visión logra un tiempo de contacto óptimo de 0,045 s/chip. La máquina funciona con 220 V / 50 Hz, tiene una potencia nominal de 2,65 kW, requiere una presión de suministro de aire de 0,45–0,5 MPa y tiene unas dimensiones de 1900 × 1620 × 1800 mm con un peso de 1850 kg. Con una interfaz bilingüe intuitiva, una configuración flexible de la línea de producción y un diseño de fácil mantenimiento, la HY-LD600 ofrece una solución rentable, de alta velocidad y alta precisión para la fabricación de módulos de pantallas LED.

Características del equipo

Admite componentes de especificaciones 1212 y superiores.

Mejora eficazmente el rendimiento de la primera pasada del control de calidad de la línea de producción a ≥90%.

≤ ±0,1 mm

Hasta 120.000 piezas/hora

≥ 90.000 piezas/hora

Permite una configuración flexible de la línea de producción.

Interfaz bilingüe (chino/inglés) fácil de usar con programación sencilla.

Diseño de fácil mantenimiento para una conservación simplificada.

Especificaciones técnicas

Artículo	Especificación
Cabezal de recogida	1 juego: Personalizado para PCB (doble eje Z)
Altura máxima del componente	10 mm
Tamaño de la tabla (ancho)×D)	350 × 350 mm
Carriles de alimentación	2 × Mecanismo de alimentación de material a granel mediante placa vibratoria
Configuración de suministro de componentes	Mecanismo de alimentación de material a granel mediante placa vibratoria
Sistema visual	Alineación MARK + Imágenes en vuelo de la parte inferior
Tiempo de toque óptimo	0,045 segundos/chip
Mejor CPH (Componentes por hora)	120.000 piezas/hora
Conexión de la serie de equipos (rendimiento)	≥ 90.000 piezas/hora (Ejemplo: 8 máquinas en línea)
Rendimiento acumulado	≥ 90%
Rango de tamaños de componentes SMD	1212 y superiores
Precisión de colocación	±0,1 mm
Fuente de alimentación	220 V, 50 Hz
Potencia nominal	2,65 kW
Presión de suministro de aire	0,45–0,5 MPa
Dimensión del contorno (L) × W × H)	1900 × 1620 × 1800 mm
Peso de la máquina	1850 kg
Nivel de ruido (promedio durante 5 minutos)	70 dB
Otro	Sujeto al producto real

Detalles del producto
