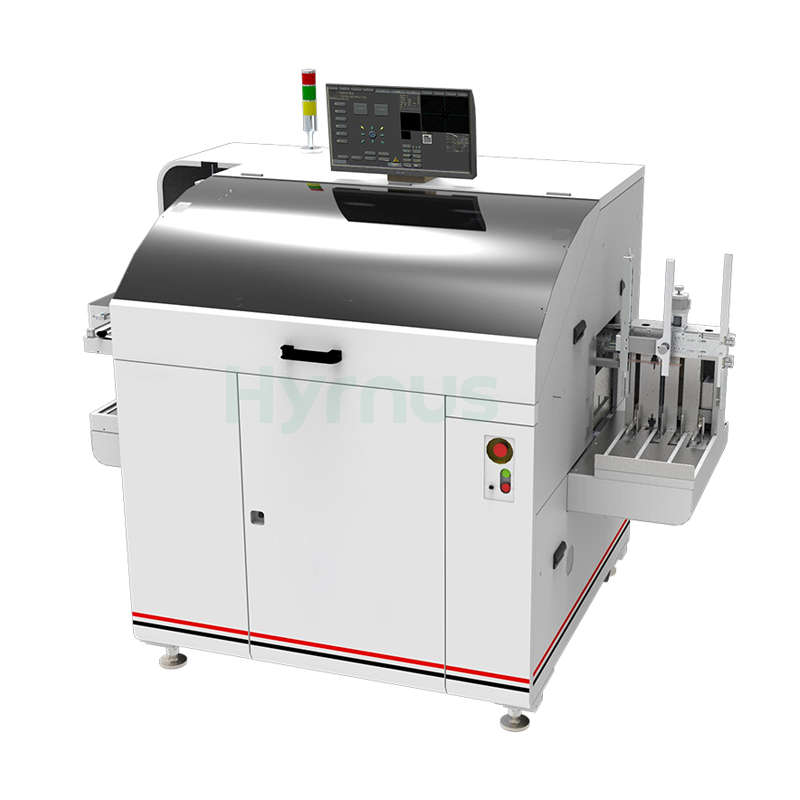

Máquina de unión de chips de epoxi de plata de alta velocidad para circuitos integrados generales

HY-SSD12 Des decir, adjuntar equipo ofrece un rendimiento de 20 000 UPH con una precisión de posicionamiento XY de ±20 μm a 3σ y una precisión de rotación del chip de ±0,2° a 3σ (para chips >1×1 mm) o ±1° a 3σ (para chips >1×1 mm) <1×1 mm). El sistema maneja tamaños de chips de 0,25 × 0,25 mm a 14 × 14 mm y admite obleas de hasta 12 pulgadas, acomodando marcos de 100–300 mm de largo, 15–100 mm de ancho y 0,1–0,8 mm de espesor, con tamaños de cargador de 110–310 mm de largo, 20–110 mm de ancho de cinta y 70–153 mm de alto. Equipado con un excelente sistema de control de dispensación y un sistema de reconocimiento de patrones multigris que logra una precisión de posición de ±1/4 píxel, el cabezal de unión presenta una fuerza programable de 30–300 g. El HY-SSD12 funciona con corriente alterna monofásica de 220 V, 50/60 Hz, con un consumo de energía de 3000 W y requiere aire comprimido de 6 bares a un caudal de 500 L/min. Sus dimensiones son 2288 × 1395 × 1840 mm y pesa 1860 kg.

Presupuesto

Capacidad del sistema	UPH	20.000
	Precisión de posicionamiento XY	±20 μm a 3σ
	Rotación de la matriz (tamaño de la matriz >1×1 mm)	± 0,2° @ 3 σ
	Rotación de la matriz (tamaño de la matriz) <1×1 mm)	± 1°@ 3 σ
	Tamaño del troquel (estándar)	0,25×0,25 ~ 14×14 mm²
	Tamaño del marco - Largo	100 – 300 mm
	Tamaño del marco - Ancho	15 – 100 mm
	Tamaño del marco - Grosor	0,1 – 0,8 mm
	Tamaño de la revista - Longitud	110 – 310 mm
	Tamaño de la revista - Ancho de la cinta	20 – 110 mm
	Tamaño de la revista - Altura	70 – 153 mm
Sistema de cabezal de unión	Fuerza de cabeza de Bond	30–300 g (programable)
Sistema de obleas	Tamaño de la oblea	12–8 pulgadas
Sistema de reconocimiento de patrones	Sistema de relaciones públicas	PRS multicolor
	Precisión de posicionamiento	±1/4 de píxel
Requisitos de las instalaciones	Voltaje	220 V CA (monofásico)
	Frecuencia	50/60 Hz
	Presión mínima de aire	6 bar (87 PSI)
	Caudal	500 LPM a 6 bar
	Consumo de energía	3000 W
Dimensiones y peso	Ancho × Profundidad × Alto	2288 × 1395 × 1840 mm³
	Peso neto	1.860 kg

Condiciones de uso

Temperatura:Por debajo de 28 °C

Humedad:30% – 70%

sala limpia:Clase 10.000 o superior

Voltaje:220 V para todos los equipos, excepto el horno de reflujo al vacío (380 V).
