Este limpiador de plasma industrial al vacío utiliza alimentación de radiofrecuencia de 13,56 MHz y control táctil PLC. Equipado con una cámara sellada de grado militar, modos de plasma duales y canales de gas duales ajustables, almacena hasta 100 recetas de proceso y proporciona un tratamiento de plasma uniforme.
Marca :
HYRNUSNúmero de artículo :
HY-EI160Pedido (cantidad mínima de pedido) :
1 SetGarantía :
One-Year Warranty and Lifetime MaintenancePago :
T/TPlazo de entrega :
7-35 DaysOrigen del producto :

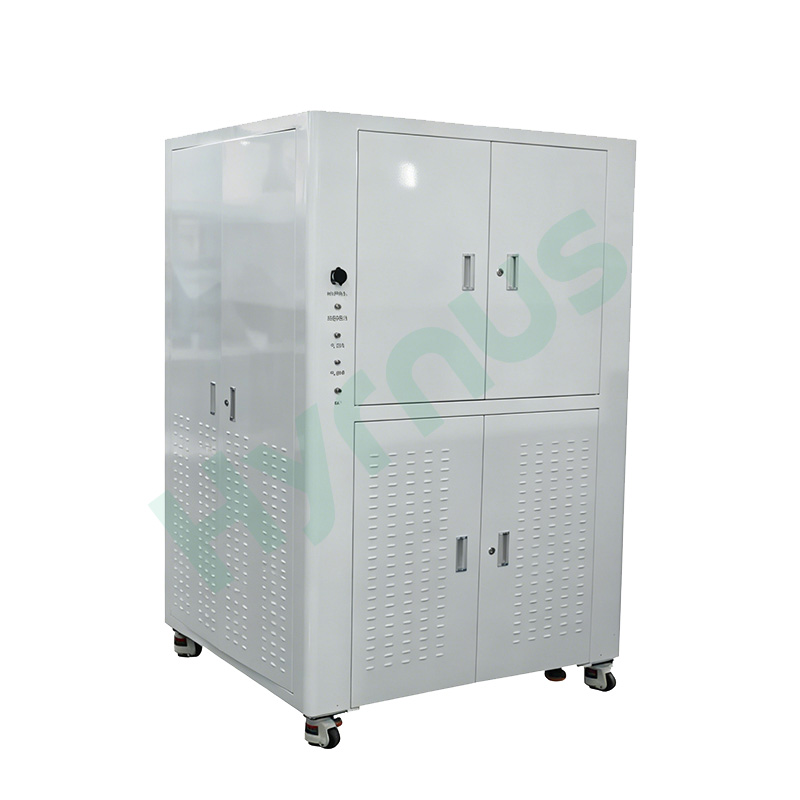

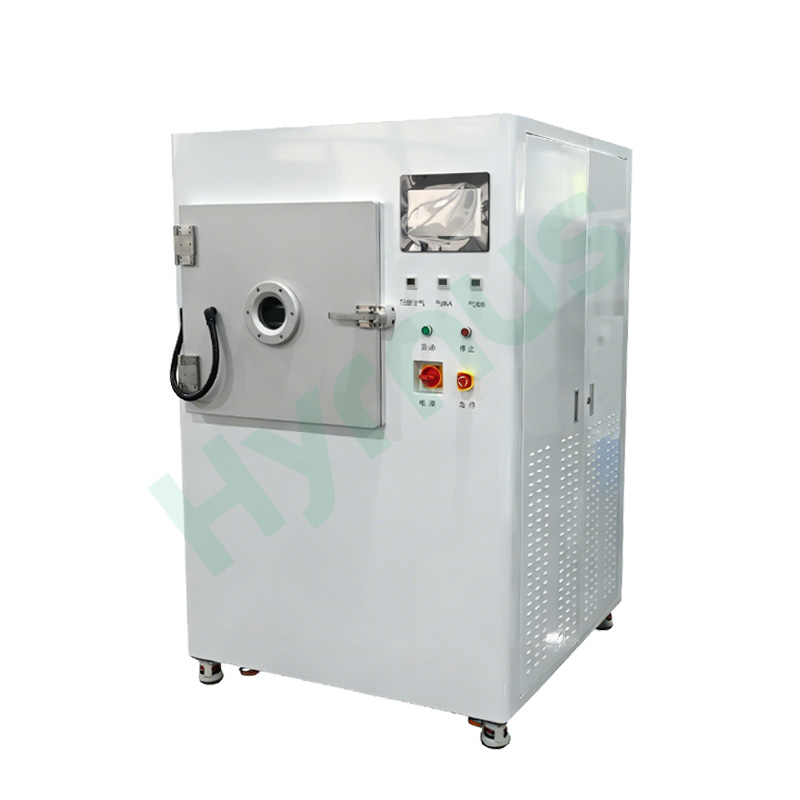

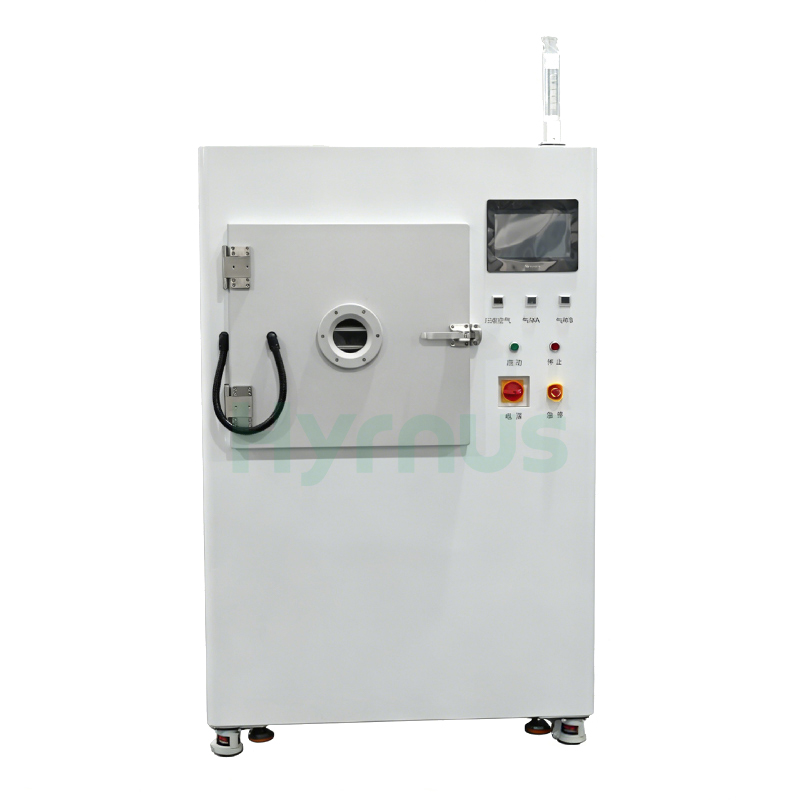

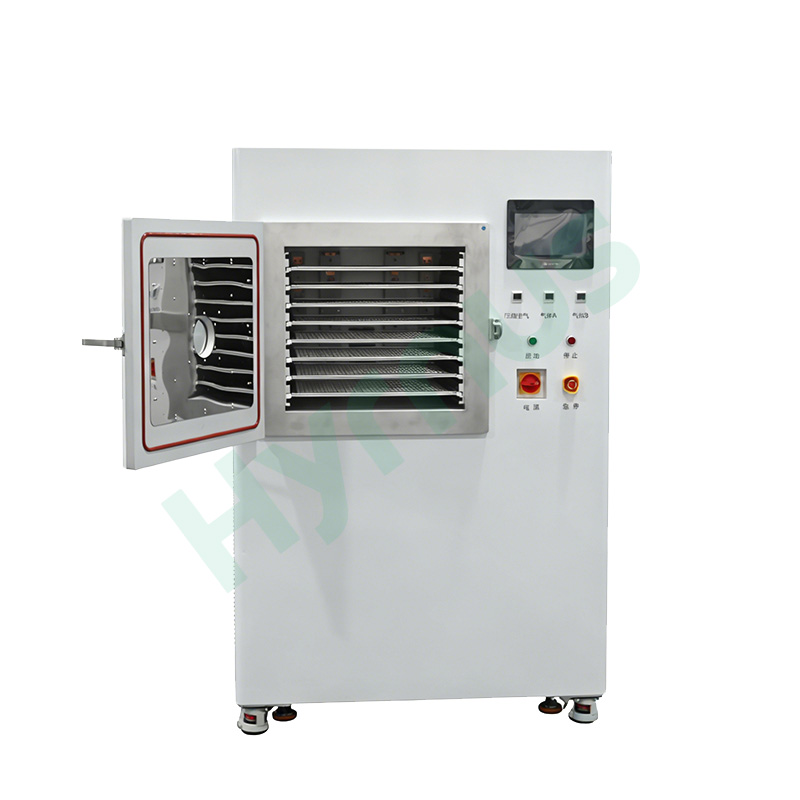

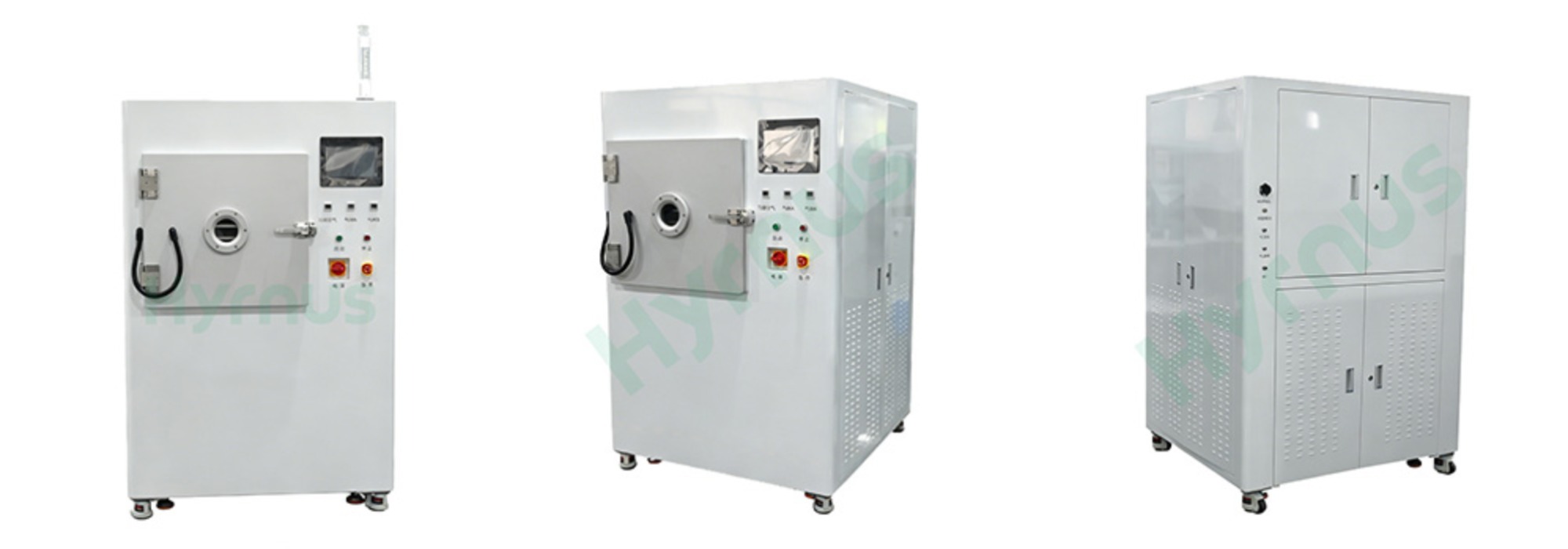

ChinaLimpiador de plasma al vacío de producción industrial con cámara de 165 L para la producción en masa de empaques de semiconductores.
Introducción del producto
HY-EI160 Limpiador de plasma al vacío para producción industrial Es un dispositivo de limpieza en seco de precisión. Se especializa en el procesamiento de circuitos integrados híbridos, encapsulados monolíticos de circuitos integrados y sustratos cerámicos, ampliamente utilizados en semiconductores, encapsulados electrónicos, obleas post-grabadas, conectores y componentes electrónicos de precisión.
Elimina eficazmente la grasa, los residuos orgánicos y los óxidos metálicos, y logra una activación superficial fiable para materiales plásticos, de caucho, metálicos y cerámicos.
Aplicación del producto
1. Limpieza: Eliminar materia orgánica, óxidos, sales metálicas, contaminantes de partículas a nanoescala y otras impurezas.
2. Activación de la superficie: Modificar las propiedades hidrofílicas e hidrofóbicas, aumentar la energía superficial, introducir grupos funcionales y mejorar la biocompatibilidad.
3. Grabado: Creación de patrones superficiales, micrograbado y ajuste de la morfología y la rugosidad de la superficie.
4. Unión: Unión para dispositivos microfluídicos como chips de PDMS.
5. Decapado: Eliminación de la fotorresina, remoción de la película inferior y otros procesos de decapado en seco.
Características del producto
1. Generador de plasma de RF de alta densidad de 13,56 MHz con adaptación automática de impedancia; la densidad de plasma constante proporciona resultados de procesamiento repetibles y estables.
2. Control PLC con pantalla táctil, enclavamiento de seguridad completo, control estable y funcionamiento sencillo.
3. Cámara de vacío soldada de grado militar con sellado superior y resistencia a la corrosión.
4. Capacidad de almacenamiento para 100 grupos de recetas de proceso, recuperación rápida de parámetros para reducir los errores de operación humana.
5. Dos modos de funcionamiento (plasma directo y plasma descendente) con distancia de trabajo ajustable para adaptarse a diversas piezas de trabajo.
6. Diseño de electrodo de placas paralelas perforadas para una cobertura de plasma uniformemente distribuida.
7. Dos canales de gas independientes con control de flujo preciso, que permiten probar fácilmente diferentes proporciones de gas para un rendimiento de limpieza óptimo.

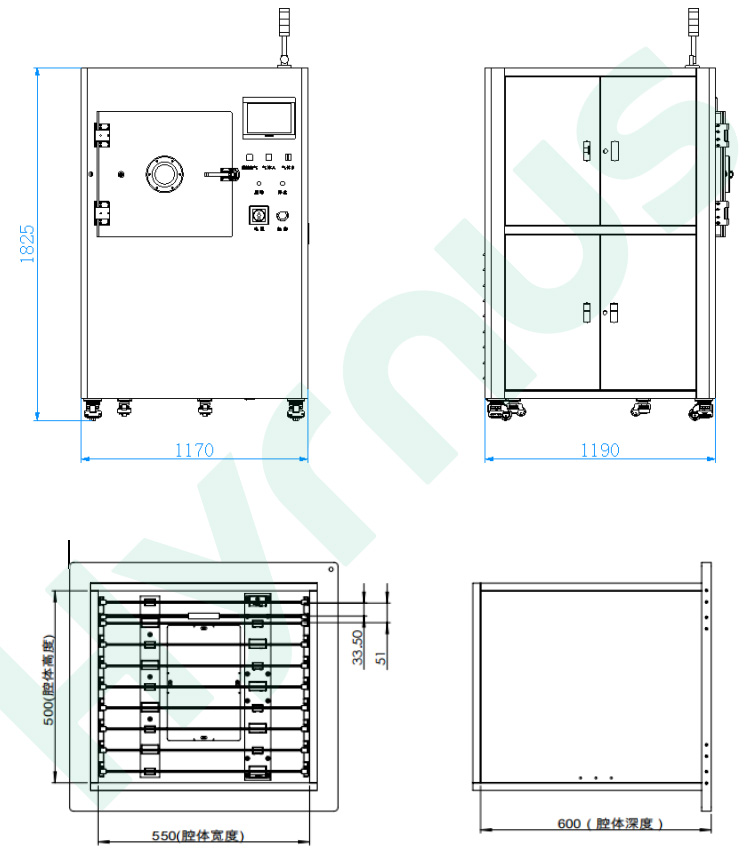

Dibujo esquemático de la máquina y diagrama de la cámara de vacío
Especificaciones técnicas
| Categoría | Artículo | Parámetro |
| 1. Host del generador de plasma | Salida de potencia de estado sólido | Potencia ajustable y visualizable de 0 a 1000 W, salida de onda sinusoidal estándar, estabilidad ≤ ±0,5 %; con protección contra sobretensión, sobrecorriente, sobretemperatura y potencia reflejada. |
| Adaptador de impedancia de RF antirradiación | Emparejamiento automático de alta velocidad en 0,1 s, compatible con comunicación de red. | |
| Frecuencia de radiofrecuencia | 13,56 MHz | |
| 2. Cámara de reacción al vacío | Material de la cámara | Aleación de aluminio aeronáutico con sellado de grado militar |
| Volumen de la cámara | 550×600×500 (ancho×profundidad×alto) mm, 165 L | |
| Espacio de procesamiento efectivo de una sola capa | 510(Ancho)×508(Profundidad)×30(Alto) mm | |
| 3. Electrodo de descarga | Material del electrodo | Electrodo especial de aleación de aluminio de alta conductividad |
| capas procesables | 8 capas (personalizables) | |
| Espacio entre las placas positiva y negativa | 51 mm | |
| 4. Control del circuito de gas | controlador de flujo másico MFC | 0–500 SCCM |
| Diseño de circuitos de gas | Disposición uniforme de la entrada dentro de la cámara para garantizar un efecto de limpieza uniforme. | |
| Canales de gas de proceso | 2 canales independientes, compatibles con oxígeno, argón, etc. Avísenos con antelación si se requiere gas corrosivo. | |
| 5. Sistema de medición de vacío | Rango de medición | 5×10⁻² ~ 1,0×10⁻⁵ Pensilvania |
| Precisión de la medición | 0,1 Pa | |
| 6. Sistema de bombeo de vacío | Conjunto de bomba de vacío | Bomba rotativa de paletas de aceite de 60 m³/h + bomba Roots de 300 m³/h |
| Grado de vacío de trabajo | ≤30Pa | |
| Tiempo de evacuación | En cientos de segundos | |
| Tiempo de salida del respiradero a la atmósfera | ≤30s | |
| Tubería de vacío | Tubería de acero inoxidable con válvulas neumáticas | |
| 7. Sistema de control | Modo de control | Control PLC |
| Elementos de monitoreo en tiempo real | Grado de vacío, presión del aire, potencia de salida, flujo de gas, tiempo de funcionamiento | |
| Pantalla táctil | Panel táctil HMI de 10 pulgadas | |
| Programa de software | Sistema de control de plasma patentado con tres niveles de acceso; modos automático/manual, configuración/almacenamiento/recuperación de recetas, consulta del historial de alarmas, monitorización de señales de E/S. | |
| Funciones de alarma | Protección contra vacío, protección contra descarga luminiscente, protección de potencia, alarma de presión de aire, alarma de secuencia de fases | |
| función de equilibrio de presión | Equilibrio de presión en la precámara antes de la entrada de gas, duración del equilibrio ajustable. | |
| 8. Requisitos de servicios públicos del sitio | Fuente de alimentación | Monofásico CA 380V, 50/60Hz, trifásico de 5 hilos, 31A |
| Puerto de tubería de gas | Tubo de poliuretano de 6 mm de diámetro | |
| Pureza de gas requerida | ≥99,99% | |
| Presión de aire comprimido | 0,6–0,8 MPa | |
| Detección de presión de aire | Manómetros de presión con alarma automática de 2 canales | |
| Puerto de escape estándar | Brida KF40 | |
| 9. Parámetros generales de la máquina | Potencia total de la máquina | 11,5 kW |
| Dimensiones generales | 1170 mm (largo) × 1190 mm (ancho) × 1825 mm (alto) |
Entorno operativo (elementos que debe preparar el cliente)
| No. | Artículo | Requisitos |
| 1 | Fuente de alimentación | Trifásico CA 380V, 50/60Hz, tolerancia a fluctuaciones de red ±10%; el cable de tierra cumple con las normas internacionales; no hay interferencias electromagnéticas fuertes alrededor del área de instalación. |
| 2 | Preparación de la fuente de gas | Cilindros de gas para O₂, Ar, N₂, H₂ (con válvulas reductoras de presión); diámetro del conector de tubería: Φ6 mm |
| 3 | Rango de presión de gas | 0,30 MPa~1,00 MPa (3 kgf~10 kgf) |
| • Se necesita un reductor de presión externo si la presión supera 1 MPa. | ||
| • La máquina se detiene automáticamente y emite una alarma cuando no hay suministro de gas o presión. <0,03 MPa (0,3 kgf) | ||
| 4 | Tubo de escape | Conectar al puerto de escape de la bomba de vacío (necesario para su uso en salas blancas). |
