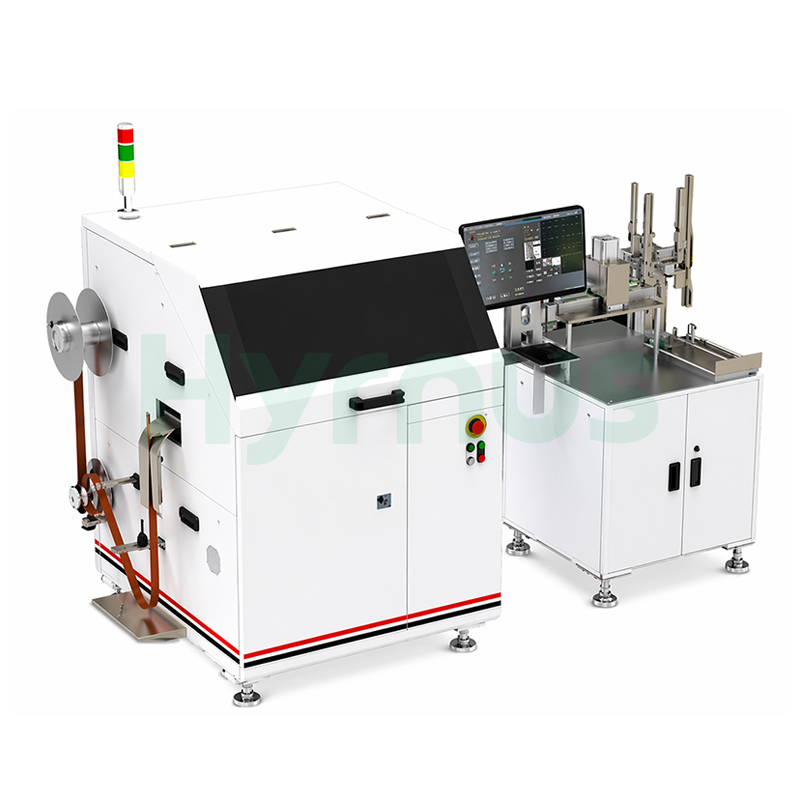

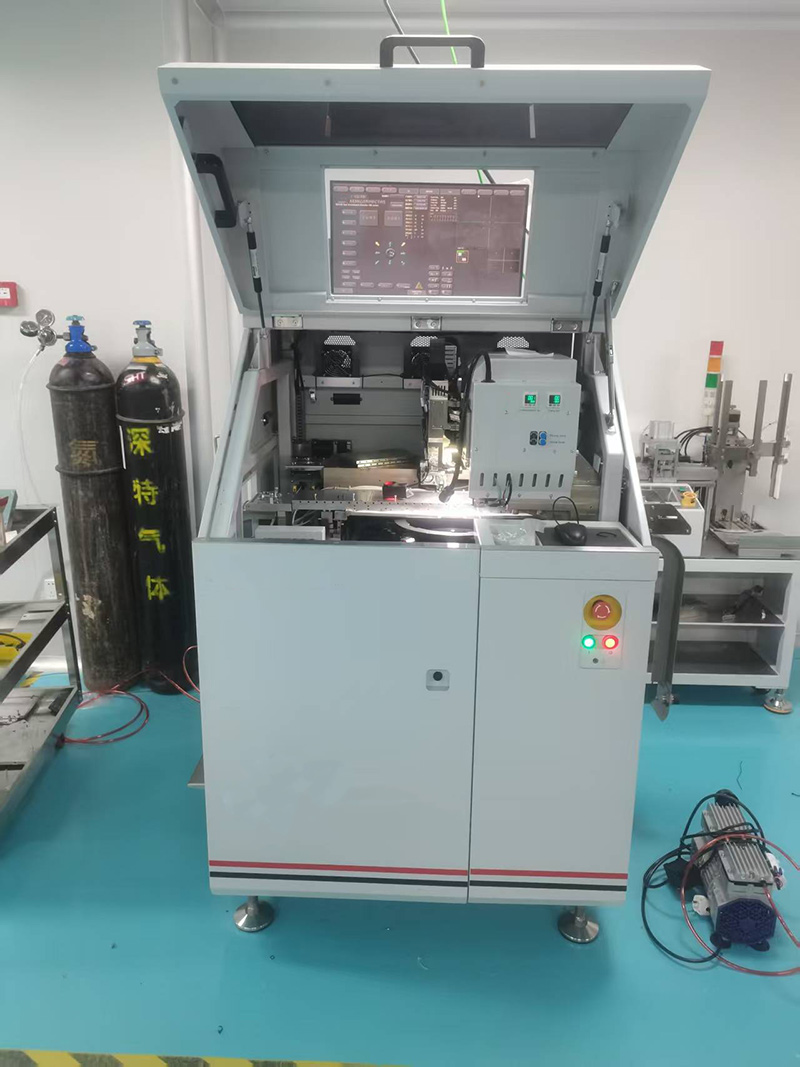

Máquina de unión de chips eutécticos de alta velocidad para dispositivos de baja potencia.

HY-TD8 Des decir, BonderOfrece una productividad de más de 18 000 UPH con un cabezal de unión lineal de alta velocidad, alimentación de cinta de alta precisión y una pista ultra ancha que admite marcos de plomo de hasta 100 mm. Con accionamientos de motor lineal con una resolución de 0,5 μm en todos los ejes, logra una precisión de colocación de ±38 μm a 3σ en un área de unión de 10 × 100 mm, manejando tamaños de matriz de 0,2 × 0,2 mm a 1 × 1 mm con una fuerza de unión de 30 a 300 g. Equipada con un sistema de visión XK, 8 zonas de calentamiento y monitorización opcional del desgaste de la herramienta y la inspección posterior a la unión, la máquina funciona con 180–240 V CA con una potencia de 3,0 kVA, mide 1828 × 1219 × 1676 mm y pesa 800 kg.

Ventajas del producto

Sistema de alimentación de cinta de alta precisión

Cabezal de unión lineal estable de alta velocidad, ideal para procesos de unión eutéctica.

El diseño de riel ultra ancho admite marcos de conexión de hasta 100 mm.

UPH hasta 18.000+ (LF ≤ 60 mm, tamaño de matriz 0,3 mm × 0,3 mm)

Rendimiento del producto

Configuración de hardware optimizada

Cámara digital de alta resolución

Diseño mejorado del sistema óptico para una imagen más nítida.

Estructura de vía mejorada

Admite marcos de plomo de hasta 100 mm.

Sistema avanzado de control de temperatura constante

No se requiere calibrador para el reemplazo de la herramienta.

Reemplazo de boquillas más rápido

Alineación simple de 3 puntos

Fácil de usar con una formación mínima.

Presupuesto

Modelo	HY-TD8
Fuente de alimentación	180–240 VCA, monofásico, 50/60 Hz, 3,0 kVA
Aire comprimido	85 l/min, 5,5 bar (aire limpio y seco)
Tamaño de la máquina	1828 × 1219 × 1676 mm
Peso	800 kg
Eje X/Y	Motor lineal, resolución de 0,5 μm
Área de unión	10 mm (X) × 100 mm (Y)
Eje Z	Motor lineal, resolución de 0,5 μm, carrera de 40 mm
Gas de protección	0,1 MPa (H₂/N₂ mezcla, 5–10% de hidrógeno)
Tamaño del troquel	0,2 × 0,2 mm ~ 1 × 1 mm
Sistema de visión	Sistema de reconocimiento de imágenes XK
Modos de visión	Búsqueda de características, PR de punto único con ángulo
Tamaño de revista	115–305 × 20–115 × 50–200 mm
Tamaño del marco de plomo	Tipo de carrete, ancho 20–100 mm, espesor 0,1–0,2 mm
Fuerza de vínculo	30 g ~ 300 g
Precisión de colocación	±38 μm a 3σ
Zonas de calefacción	8 zonas

Características opcionales

Mesa de obleas mejorada

Cabezal de unión de ultra alta velocidad con monitorización de presión en tiempo real.

Monitoreo del desgaste de la herramienta de selección

Inspección posterior a la fianza

Sección de características adicionales

Condiciones de uso

Temperatura:Por debajo de 28 °C

Humedad:30% – 70%

Sala limpia:Clase 10.000 o superior

Voltaje:220 V para todos los equipos, excepto el horno de reflujo al vacío (380 V).
