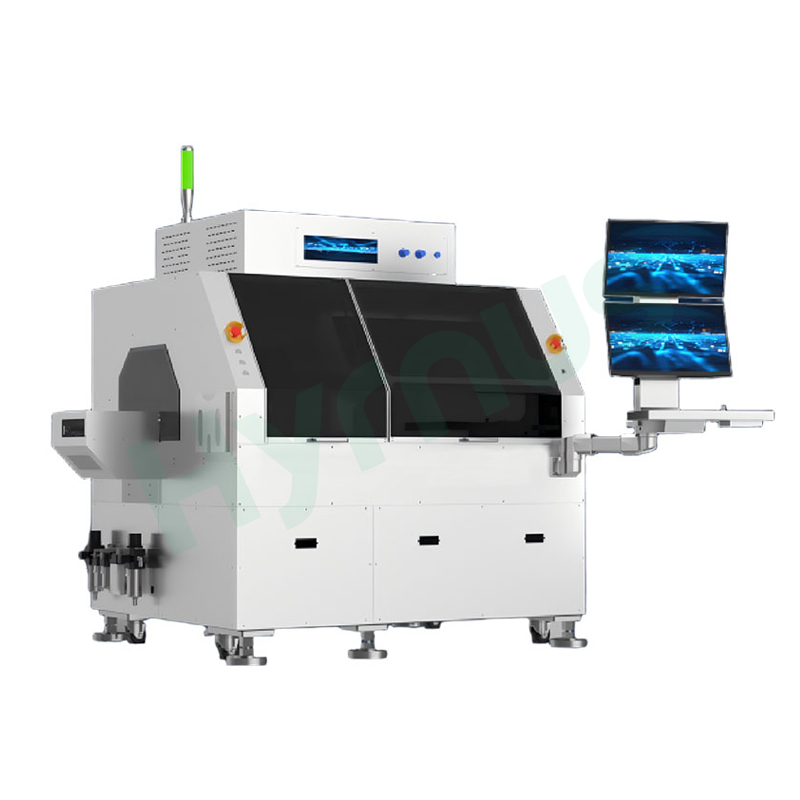

MINI máquina de unión de chips de alto rendimiento para chips y dispositivos electrónicos

Gracias a su estructura de pórtico superior, única en el sector, ofrece una solución de unión de chips con un mayor rango de desplazamiento, un tamaño de equipo más reducido y una precisión más estable.

Permite la unión de chips de alta precisión a nivel global con una tolerancia de ±5 µm, satisfaciendo sus requisitos para procesos de unión de chips de alta precisión, multifuncionales y altamente compatibles.

Unión de chips de alta precisión de ±5 µm

Precisión de posicionamiento: ±5 µm a 3σ

Precisión de rotación: ±0,1° a 3σ

Precisión visual máxima: 1,7 µm

Área de trabajo: 300 × 200 mm

Módulo opcional de medición de altura láser sin contacto

---

Compatibilidad con múltiples chips

Admite el cambio automático de hasta 14 boquillas EA.

Admite el cambio automático de hasta 5 pasadores eyectores EA.

---

Dispensador de cabezales de unión

Función de dispensación de cabezales de unión integrada

Admite el flujo de proceso de "colocar y luego dispensar".

Especificaciones técnicas



Artículo	Parámetros
Nombre	Máquina de unión de chips multifuncional de alta precisión
Modelo	HY-MD660M
Precisión de rotación	±0,1° a 3σ (matriz de calibración)
Precisión de colocación	Precisión de posicionamiento X/Y: ±5 µm a 3σ (matriz de calibración)
Rango de rotación	Ángulo de rotación del cabezal de unión: 0~360°
CPH	CPH ±10 µm: 2500 (matriz estándar)
	CPH ±7 µm: 1500 (matriz estándar)
	CPH ±5 µm: 1000 (matriz estándar)
Tamaño del troquel	0,15~50 mm
Tamaño máximo del sustrato	300 × 200 mm
Fuerza de vínculo	Opcional: 10~1000 gf, 50~5000 gf
Sustratos soportados	FR4, marco de plomo, tiras, portador, barquilla, cerámica, oblea
Tipos de chips compatibles	Anillo para oblea, paquete de gofres, paquete de gel, alimentador, anillo expansor de oblea, bandeja
Dimensiones del equipo	2190 × 1450 × 1700 mm (incluyendo cargador/descargador)
Peso del equipo	2000 kg
Fuente de alimentación	220 V 50/60 Hz / 2,5 kVA
