| Artículo | Estándar |

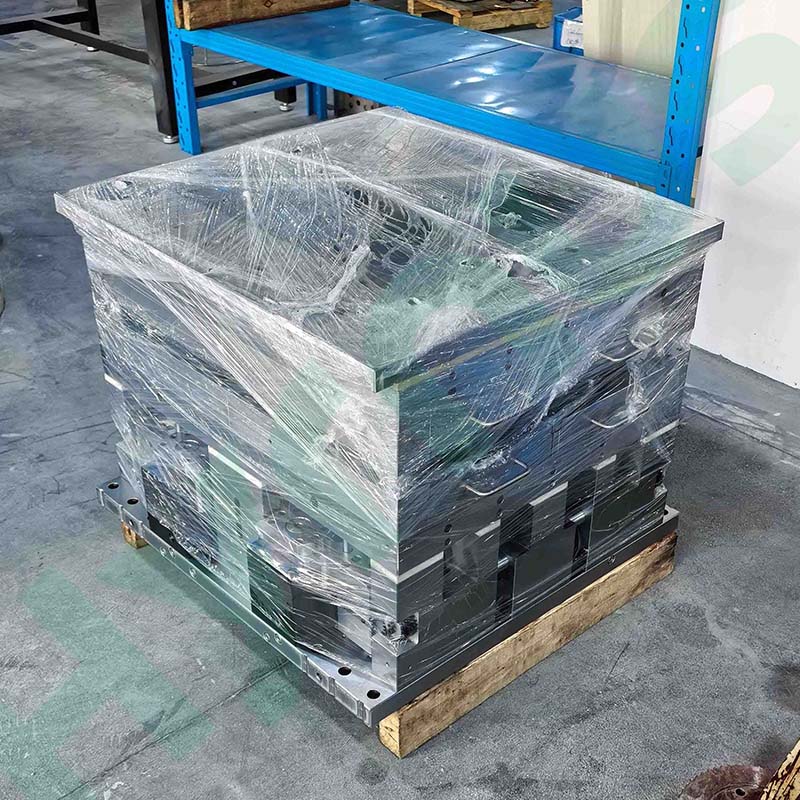

| Cuerpo principal del molde | Compatible con prensas de sellado de plástico de 550T o superiores del comprador; marco de molde universal para 6 cajas de molde con diseño de reemplazo rápido de la caja de molde. |
| 1. Estructura de inyección | Diseño de inyección multicanal ascendente; el movimiento de inyección es accionado por un cilindro hidráulico integrado a prueba de fugas y resistente a altas temperaturas con equilibrador, y ejecutado por una placa de accionamiento del cabezal de inyección. |
| 2. Cajas de moldes totalmente intercambiables | Todas las cajas de moldes son 100% intercambiables en el bastidor del molde, no se requiere identificación de posición. |
| 3. Componentes internos intercambiables | Todas las piezas de repuesto e insertos dentro de cada caja de molde son totalmente intercambiables. |
| 4. Mecanismo de cambio rápido de caja de moldes | Estructura mecánica de la placa del pasador eyector integrado en la caja del molde, conectada con la unidad de accionamiento del eyector dentro del marco del molde; diseño de dibujo y ajuste del riel deslizante para lograr un reemplazo rápido de la caja del molde. |
| 5. Estándar de material del molde | Caja de moldeo: DC53 (HRC59~60) |
| Cavidad e insertos: ASP23 (HRC61~63) |
| Bloque central: ASP23 (HRC61~63) |
| Cilindro de inyección: ASP23 |
| Cabezal de inyección: Acero de tungsteno |
| 6. Bastidor de carga de la estructura de plomo | Fabricado en aleación de aluminio de alta resistencia, ligero y resistente a la deformación; su diseño de soporte flotante garantiza una alimentación fluida sin atascos. |
| 7. Rugosidad de la superficie de la cavidad | Cumplir con los requisitos de dibujo dimensional de los productos empaquetados TO252-6R |
| 8. Disposición de los orificios para el termopar | Orificios para termopares junto a cada orificio para varilla calefactora en las placas superior e inferior del molde, que permiten el control independiente de la temperatura para 24 varillas calefactoras; 4 puertos para termopares en la parte posterior de ambos marcos del molde superior e inferior, compatibles con prensas de control de temperatura de 2 o 4 zonas. |
| 9. Puerto de protección contra sobrecalentamiento | Orificio reservado para el sensor de corte por sobrecalentamiento en el marco superior e inferior del molde, a juego con el interruptor de protección contra sobrecalentamiento por presión. |
| 10. Placa base con colchón de aire | Función de amortiguación de aire integrada en la placa base inferior del molde para facilitar la instalación del molde. |
| 11. Diseño de la placa de fijación | Placa de presión en forma de L para el marco superior e inferior del molde, compatible con plataformas de diferentes prensas de sellado de plástico. |
| 12. Norma de sujeción | Todos los tornillos y tuercas adoptan el estándar métrico. |
| 13. Conexión del cabezal de inyección | Dibujo rápido del riel deslizante, diseño de montaje y bloqueo para la base del conector y la placa de accionamiento del cabezal de inyección. |
| 14. Potencia de la varilla calefactora | Diferencia de temperatura entre la superficie superior e inferior del molde controlada dentro de ±5℃ |
| 15. Marcado del tubo calefactor | Marca de potencia nominal impresa en la base de cada tubo calefactor; accesorio de fijación instalado alrededor de cada orificio calefactor. |
| 16. Cubierta y placa de aislamiento térmico | Cubierta de aislamiento térmico fija para el molde superior; placas de aislamiento térmico de desmontaje rápido en ambos lados del molde inferior. |
| 17. Rendimiento de la placa de aislamiento térmico | Todas las placas aislantes resisten impactos de sujeción prolongados sin deformación, sin defectos superficiales en el molde. |
| 18. Especificaciones de la varilla calefactora | Marcado con la potencia nominal y el voltaje de funcionamiento. |
| 19. Interfaz del termopar | Compatible con la prensa de sellado de plástico del comprador, admite control de temperatura de 2 puntos / 4 puntos / 24 puntos. |
| 20. Interfaz de protección contra sobrecalentamiento | Compatible con la prensa de sellado de plástico del comprador. |
| 21. Estructura de la placa de presión | Compatible con la prensa de sellado de plástico del comprador. |
| 22. Espesor de la placa del molde superior e inferior | Espesor de la placa ≥40 mm |
| 23. Modo de fijación de la placa de presión | Placa de presión firmemente sujeta a la placa del molde |
| 24. Tornillos de la placa de presión | Compatible con la prensa de sellado de plástico del comprador. |
| 25. Disposición del pasador eyector | Posición del pasador eyector personalizada según la estructura del molde. |
| 26. Tamaño de la plataforma de prensa | Proporcionado por el comprador |
| 27. Interfaz de flotación de aire | Conector de tubería de aire compatible con la prensa de moldeo |
| 28. Interfaz de tubería de petróleo | Conector de tubería de aceite compatible con la prensa de moldeo |
| 29. Plano de distribución de la cavidad | Consulte el plano del producto de embalaje de plástico TO252-6R. |
| 30. Espesor total del molde | El espesor total después del cierre del molde supera los 520 mm, diseñado según la especificación estándar. |
