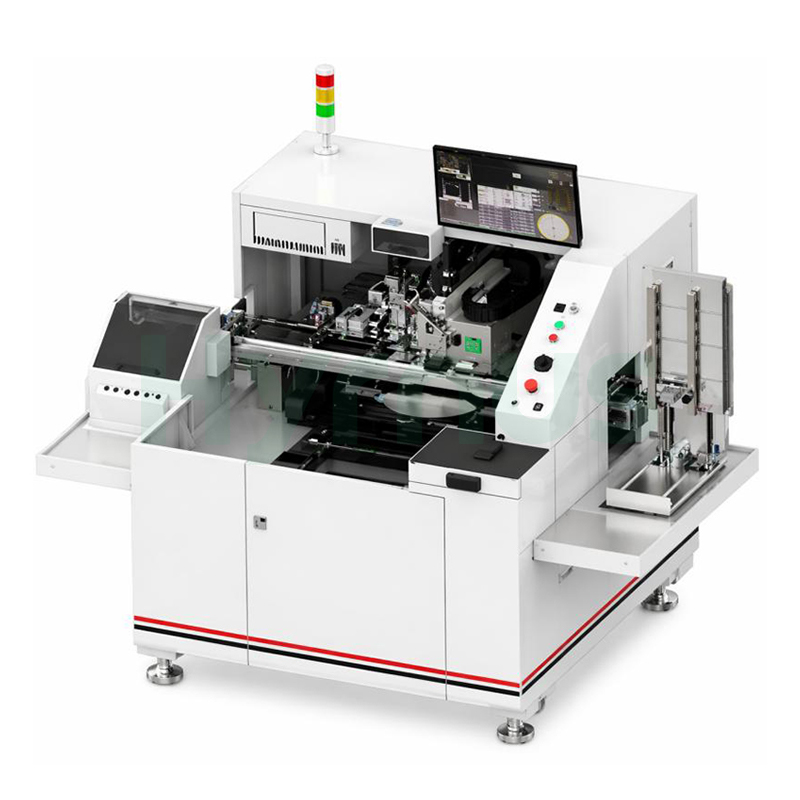

Soldadora de chips de soldadura blanda de alto rendimiento para marcos de conexión de una sola fila en encapsulado TO

HY-SD8012 Des decir, Bonder Equipment equipado con unTodos los sistemas de movimiento adoptan un diseño de accionamiento directo, lo que garantiza precisión y velocidad a la vez que mantiene un control de alta calidad. La serie ofrece tres modelos: HY-SD8012 (3–5k UPH, ancho de pista de 70 mm, precisión de ±70 μm, adecuado para marcos de conexión de una sola fila como TO263/TO220/TO247/TO3P), HY-SD8012PLUS (5–7k UPH, admite escritura de soldadura dual para marcos de varias filas como TO252-4/TOLL-4/PDFN/SOP-8) y HY-SD8012PLUS+ (6–9k UPH, ancho de pista de 105 mm con cabezal de unión de alto rendimiento para TO252-6/8/TOLL/PDFN-12/IPM). Todos los modelos admiten chips de 0,5 × 0,5 mm a 14 × 14 mm con una tasa de vacío de soldadura blanda del 2 % (espacio único) al 5 % (área total del chip), cobertura de soldadura del 100 % e inclinación del chip ≤2 mil. Las características clave incluyen control preciso de la temperatura, cabezal de unión de precisión de desarrollo propio, eyector de accionamiento directo para manipulación de chips ultrafinos, sistema de calentamiento oculto en la pista con TMCS, control de contenido de oxígeno ultrabajo, soporte para función de mapeo y capacidad de conexión de múltiples máquinas. Las dimensiones de la máquina son 1900 × 1200 × 1700 mm con un peso aproximado de 1600 kg.

Equipo Característica

Alta UPH con sistema de control de accionamiento directo

Sistema de control de temperatura preciso

Cabezal de unión de precisión de desarrollo propio

Expulsor de accionamiento directo, manejo de chips ultrafinos

Sistema de calefacción oculto con seguimiento mediante TMCS

Control de seguimiento del contenido ultrabajo de oxígeno

Método de carga compuesta opcional

Solución de conexión de múltiples máquinas para el mismo modelo.

Excelente cobertura de soldadura

Función de mapa compatible

Múltiples configuraciones de anillos de obleas

Se admite el método de bloqueo por escritura de puntos.

Presupuesto

Parámetro	HY-SD8012	HY-SD8012PLUS	HY-SD8012PLUS+
Productividad	3–5k* (soldadura por puntos, soldadura a presión + marco de conexión de una sola fila)	5–7k* (soldadura doble + marco de conexión de matriz PDFN-10R)	6–9k* (soldadura doble + marco de conexión de matriz PDFN-10R)
Espesor de la soldadura	1–3 mil	1–3 mil	1–3 mil
Inclinación del dado	≤2 mil (tamaño del chip ≤150×150 mil)	≤2 mil (tamaño del chip ≤150×150 mil)	≤2 mil (tamaño del chip ≤150×150 mil)
Vacío de soldadura blanda	2% (espacio individual) y 5% (área total del chip)	2% (espacio individual) y 5% (área total del chip)	2% (espacio individual) y 5% (área total del chip)
Cobertura de soldadura blanda	100%	100%	100%
Precisión de posicionamiento XY	±2,7 mil (70 μm), ±2°	±1,9 mil (50 μm), ±2°	±1,9 mil (50 μm), ±2°
Ancho de vía	70 mm	70 mm	105 mm
Configuración del cabezal de unión	Cabezal de unión estándar	Cabezal de unión estándar	Cabezal de unión de alto rendimiento
Capacidad de manipulación de materiales
Tamaño del troquel	0,5×0,5 – 14×14 mm	0,5×0,5 – 14×14 mm	0,5×0,5 – 14×14 mm
Tamaño del sustrato
Longitud	110–300 mm	110–300 mm	110–300 mm
Ancho	12–70 mm	12–70 mm	12–105 mm
Espesor	0,1–1 mm	0,1–1 mm	0,1–1 mm
Tamaño de revista
Longitud	115–310 mm	115–310 mm	115–310 mm
Ancho	16–120 mm	16–120 mm	16–120 mm
Altura	68–160 mm	68–160 mm	68–160 mm
Dimensiones y peso de la máquina
Ancho × Profundidad × Alto	1900 × 1200 × 1700 mm	1900 × 1200 × 1700 mm	1900 × 1200 × 1700 mm
Peso	Aprox. 1.600 kg	Aprox. 1.600 kg	Aprox. 1.600 kg

Solicitud

Modelo	Aplicación principal	Características	Ancho máximo de vía
HY-SD8012	Encapsulado de marco de conexión de una sola fila (por ejemplo, TO263, TO220, TO247, TO3P, etc.)	Admite funciones de dispensación, escritura y presión de soldadura.	70 mm
HY-SD8012PLUS	Encapsulado de marcos de conexión de varias filas (por ejemplo, TO252-4, TOLL-4, PDFN, SOP-8, etc.)	Admite la función de escritura de soldadura dual	70 mm
HY-SD8012PLUS+	Encapsulado de marcos de conexión de varias filas (por ejemplo, TO252-6/8, TOLL, PDFN-12, IPM, etc.)	Admite función de escritura de soldadura dual; equipado con cabezal de unión de alto rendimiento.	105 mm

Condiciones de uso

Temperatura:Por debajo de 28 °C

Humedad:30% – 70%

sala limpia:Clase 10.000 o superior

Voltaje:220 V para todos los equipos, excepto el horno de reflujo al vacío (380 V).
